Wat is BIM Modelleren?

Wat is BIM Modelleren? BIM staat voor Bouw Informatie Model. Een bouwwerkinformatiemodel, in het Engels building information model, beter bekend bij de afkorting BIM, is een digitaal model van een bestaande en/of geplande constructie, opgebouwd uit objecten waaraan informatie is gekoppeld. Zo kan naast de geometrie en positie van bijvoorbeeld een wand in een dergelijk model ook informatie worden toegevoegd zoals het te gebruiken bouwmateriaal (metselwerk of gewapend beton), kosten, de afmetingen van een sparing ten behoeve van een raamkozijn en het verloop van leidingwerk. De objectgeoriënteerde informatie kan gekoppeld worden aan meerdere zaken zoals fasering, functies, benodigde constructieve sterkte, specifieke aansluiting op omringende objecten, enzovoort.

Hoe werkt BIM Modulatie?

Hoe werkt BIM Modulatie? De afdelingen binnen ingenieursbureaus die gespecialiseerd waren in het bouwen van schaalmodellen zijn in de loop van tijd verdwenen; de behoefte om het signaleren van fouten en het nemen van cruciale beslissingen zo veel mogelijk naar de eerste fasen van een project te halen is blijven bestaan. Faalkosten – kosten door verkeerde beslissingen of bouwfouten – maken 5 tot 13% uit van de omzet van de bouwsector. Om dit te reduceren is een zo compleet mogelijk in- en overzicht van de te bouwen constructie nodig. Een bouwwerkinformatiemodel kan hierbij behulpzaam zijn.

De objecten, waarmee het 3D-model is opgebouwd, zijn “intelligent”, in de zin dat deze rekening houden met andere objecten. Zo worden wanden, die haaks op elkaar staan, direct op elkaar uitgelijnd en zonder dat deze door bovenliggende vloerplaten heen steken. Wanneer kolommen aan de positie van het stramien gekoppeld zijn dan kunnen deze samen met betreffende stramien-lijn(en) verplaatst worden in één moeite door. Zelfs de maatvoering en de weergave van oppervlakte in 2D-tekeningen binnen deze modellen zijn gekoppeld (dynamisch) en afhankelijk van de vaardigheid van betrokken modelleur(s) kan dit ook het geval zijn voor de detaillering.

Bij traditioneel ontwerpen in 2D, met name met het tekenprogramma AutoCAD, dient een (late) wijziging in de constructie in iedere doorsnede en plattegrond afzonderlijk verwerkt te worden. Vergeleken met een goed opgezette BIM-model is zoiets arbeidsintensief en ook gevoeliger voor fouten.

Binnen BIM-modellen kunnen ook virtuele camera’s neergezet worden, om via renderen foto realistische afbeeldingen te verkrijgen, om hierop esthetische beslissingen te baseren en het ontwerp zo nodig bij te sturen. Een studie naar invallende licht is eveneens mogelijk, zo kan het verloop van lichtinval van zonsopgang tot zonsondergang gesimuleerd worden in 3ds Max en hierop de positie, afmetingen van de kozijnen en zelfs de noord-zuid oriëntatie van gehele gebouw gewijzigd worden om de gewenste resultaten (vooraf) te bereiken.

Door de structuur van de software kan bij een BIM ook calculatie- en rekensoftware worden gekoppeld aan het model, in sommige gevallen bij rekensoftware zelfs via een round-trip. Ook is het mogelijk om een factor tijd en kosten mee te nemen (vierde dimensie respectievelijk vijfde dimensie). Hierdoor wordt het mogelijk om de opbouw en de kosten van een constructie zoals een gebouw of brug te visualiseren en te analyseren. Een deel van de software heeft een spreadsheet die een-op-een gekoppeld is aan het model, waardoor de wijzigingen direct verwerkt worden in een uittrekstaat.

Hoe gebruikt ZNI BIM?

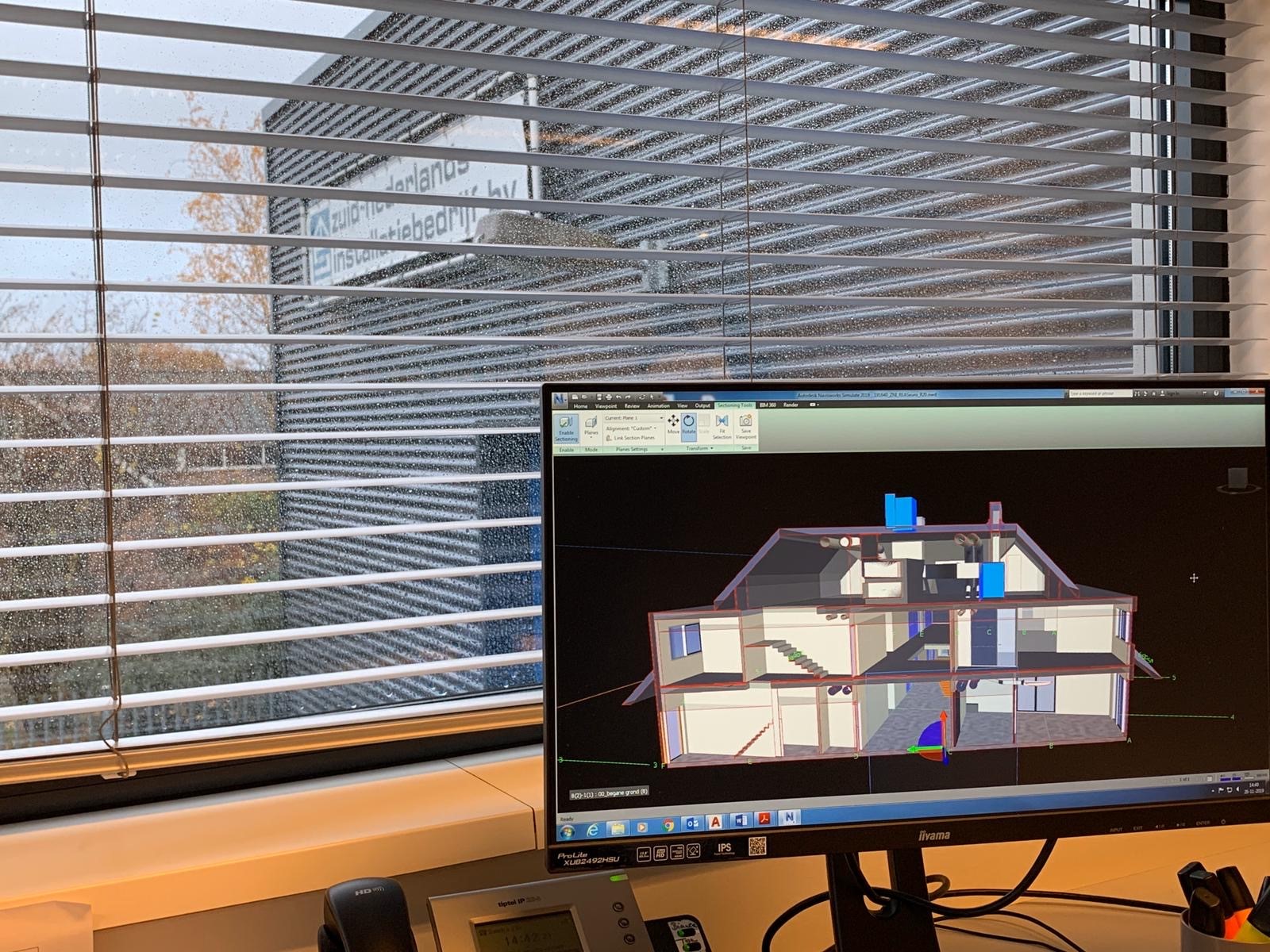

Hoe gebruikt ZNI BIM? Dagelijks! ZNI ziet steeds meer een transitie van traditionele CAD  naar BIM. Zodoende vinden we het belangrijk dat nieuw personeel en bestaand personeel opgeleid wordt om te gaan met de nieuwste technieken. Zie ons interview/blog van de eigenaar Gom Kremers. Het is van belang voor ZNI om, zeker bij de huidige duurzame projecten, voorloper te blijven in de markt.



Bekijk eens onze functie voor technisch tekenaar als je interesse hebt om een BIM opleiding te volgen.
